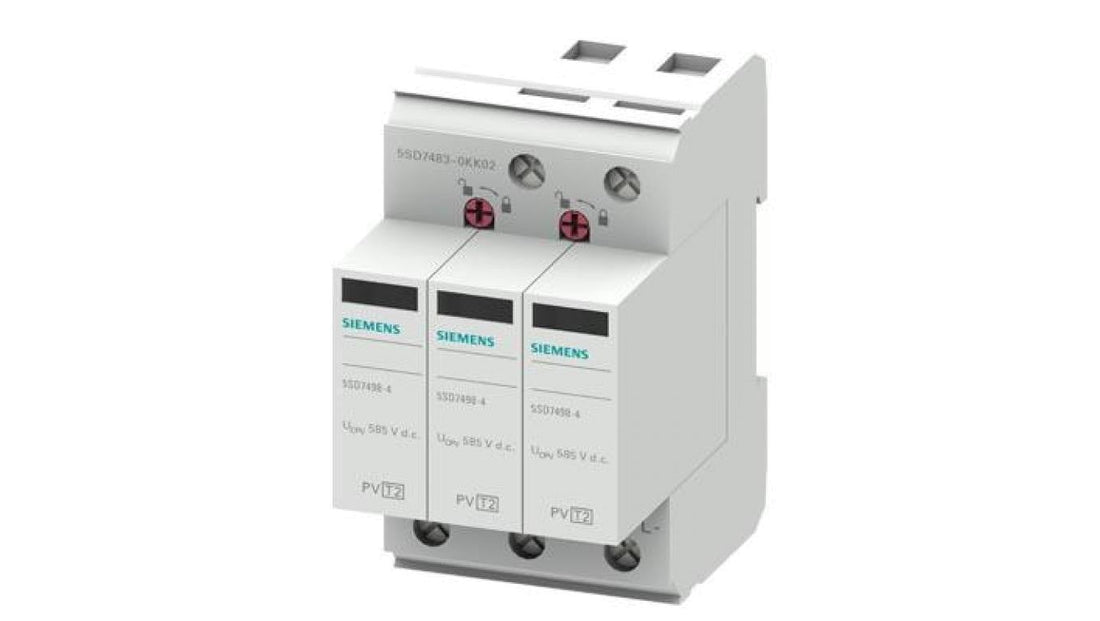

Ogranicznik przepięć DC do fotowoltaiki: T1, T2 czy T1+T2? Jak dobrać zabezpieczenie instalacji PV

Bezpieczeństwo po stronie prądu stałego (DC) w instalacjach fotowoltaicznych to jeden z najważniejszych punktów projektowych każdego systemu OZE. Panele PV zamontowane na dachu budynku lub na konstrukcji gruntowej są bezpośrednio narażone na skutki wyładowań atmosferycznych. Kluczowym elementem ochrony inwertera oraz całej instalacji wewnętrznej jest ogranicznik przepięć DC (Ogranicznik Przepięć / SPD).

Wybór odpowiedniej klasy zabezpieczenia – Typ 1 (T1), Typ 2 (T2) czy hybrydowego Typ 1+2 (T1+T2) – decyduje o tym, czy w momencie uderzenia pioruna sprzęt przetrwa, czy ulegnie całkowitemu zniszczeniu.

Ogranicznik przepięć Typ 2 (T2 / dawna klasa C) – Kiedy wystarczy?

Ograniczniki Typu 2 są zaprojektowane do ochrony przed przepięciami indukowanymi. Oznacza to, że zabezpieczają instalację przed skutkami wyładowań, które uderzyły w pobliżu budynku (np. w sąsiednie drzewo, linię energetyczną lub grunt), wywołując potężną falę elektromagnetyczną w przewodach.

Kiedy stosować wyłącznie Typ 2?

1. Budynek nie posiada instalacji odgromowej (piorunochronu).

2. Zachowane są bezpieczne odległości separacyjne między elementami instalacji PV a innymi metalowymi elementami dachu.

3. Ryzyko bezpośredniego trafienia pioruna w obiekt jest minimalne.

Ogranicznik T2 odprowadza do uziemienia prądy o mniejszej energii (przebieg fali 8/20 µs), co jest w zupełności wystarczające do ochrony wrażliwej elektroniki falownika przed przepięciami komutacyjnymi i indukowanymi.

Ogranicznik przepięć Typ 1 (T1 / dawna klasa B) i Typ 1+2 (B+C) – Kiedy są bezwzględnie wymagane?

Zadaniem ograniczników Typu 1 jest ochrona przed bezpośrednim uderzeniem pioruna w budynek lub w konstrukcję, na której zamontowane są panele PV. Prąd piorunowy charakteryzuje się gigantyczną energią (przebieg fali 10/350 µs), której sam ogranicznik Typu 2 nie jest w stanie bezpiecznie rozproszyć.

W praktyce instalatorskiej najczęściej stosuje się zintegrowane ograniczniki hybrydowe Typ 1+2 (T1+T2). Łączą one zdolność odprowadzania prądu piorunowego (cecha T1) z bardzo niskim napięciowym poziomem ochrony (cecha T2), niezbędnym dla mikroprocesorów inwertera.

Kiedy musisz zastosować ogranicznik Typ 1+2?

1. Obecność odgromówki: Jeśli budynek posiada zewnętrzną instalację odgromową, prąd z uderzenia pioruna może "przeskoczyć" na konstrukcję paneli PV.

2. Brak odległości separacyjnych: Jeśli nie da się zachować odpowiedniego odstępu (zwykle ok. 0,5 m do 1 m) między panelami a drutem odgromowym.

3. Konstrukcje gruntowe: Farmy fotowoltaiczne i mikroinstalacje na gruncie (ze względu na wysokie wyeksponowanie terenu) zawsze powinny być chronione aparatami klasy T1+T2.

Jak podjąć ostateczną decyzję? Praktyczny algorytm doboru

Dobór aparatury modułowej DC nie powinien opierać się na intuicji, ale na twardych parametrach budynku:

1. Piorunochron JEST + odległość separacyjna zachowana -> Można zastosować ogranicznik Typ 2.

2. Piorunochron JEST + brak odległości (konstrukcje połączone) -> Bezwzględny nakaz stosowania Typ 1+2.

3. Piorunochron BRAK + budynek wysoki/izolowany -> Bezpieczniejszym rozwiązaniem o wyższej odporności udarowej jest Typ 1+2.

Na co zwrócić uwagę przy montażu?

Nawet najlepszy ogranicznik przepięć od renomowanego producenta nie zadziała, jeśli nie zostanie prawidłowo uziemiony. Rezystancja uziomu dla instalacji PV powinna wynosić poniżej 10 Omów. Przewód uziemiający odprowadzający ładunek z ogranicznika do głównej szyny wyrównawczej musi mieć odpowiedni przekrój (minimum 6 mm² dla T2 oraz minimum 16 mm² dla T1+T2 prądu stałego).

Podsumowanie

Dla instalatora i inwestora oszczędność rzędu kilkudziesięciu złotych na wyborze tańszego ogranicznika T2 zamiast wymagany przepisami T1+T2 to skrajne ryzyko. Koszt wymiany spalonego falownika po burzy wielokrotnie przewyższa cenę profesjonalnego zabezpieczenia modułowego. Dbając o bezpieczeństwo użytkowników, zawsze należy rygorystycznie analizować obecność instalacji odgromowej obiektu.
